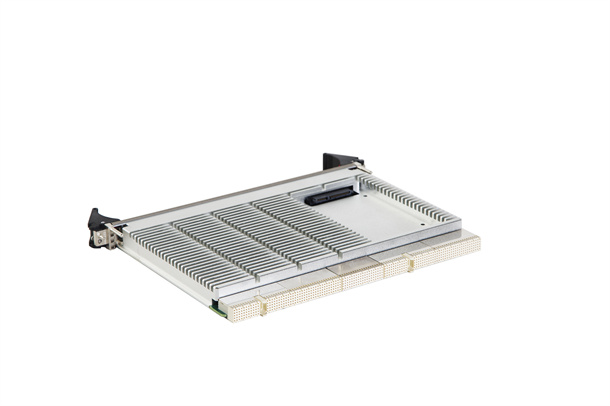

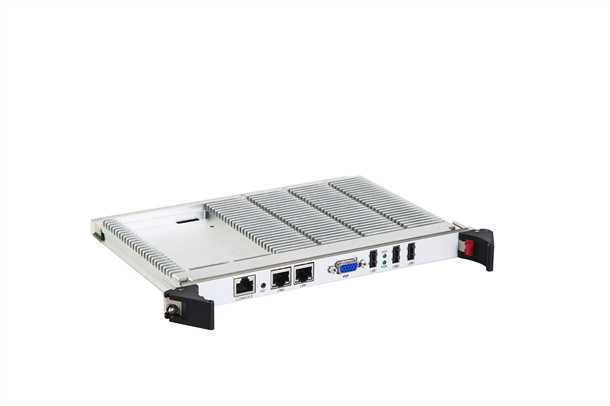

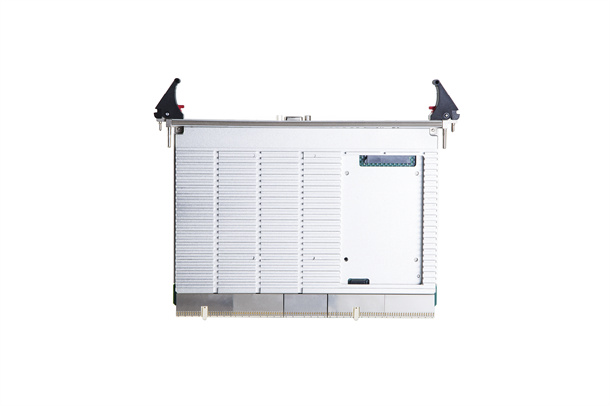

CPB0068-LX是一款以國產龍芯3A3000四核處理器為核心的高可靠性的6U 4HP CPCI主控器，集成了國產龍芯7A1000橋片以及豐富的外部接口。
所選用器件質量等級全為工業級及以上，能效比高、具有完善的加固定位孔、兼容、互換性良好等優點，并開發使用中具有相當的靈活性。該產品內存為全表貼、抗震動沖擊能力強；可應用于網絡(luò )安全、政務辦公平臺、軌道交通、能源等控制領域。
特點
標準6U CPCI 4HP主控器
豐富的外部接口和內部功能
抗震動、沖擊能力強，可靠性高，穩定性好
信息自主、安全可控；
符合PCI Express 2.0技術規范
符合PICMG 2.0 D3.0 CompactPCI Specification
軟件支持
中標麒麟
軌道交通
政務辦公平臺
網絡(luò )安全
能源控制系統
CPU | 龍芯3A3000四核處理器，主頻1.2GHz ； |
內存 | 表貼8GB DDR3-1333內存； |
顯存 | 表貼256M DDR3-1333顯存； |
存儲 | 板載標準SATA2.0硬盤接口,硬盤容量為256G 板載SSD顆粒64G |

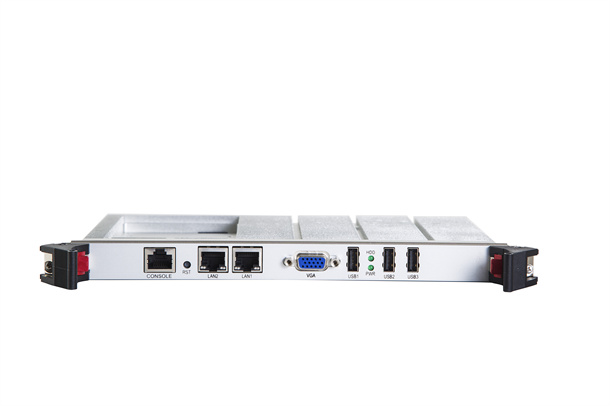

前出接口
| 1x VGA接口，分辨率最大支持1920x1080@60Hz 3x USB2.0接口 2x 10/100/1000M自適應以太網 1x 復位按鍵；2x 指示燈 |
后出接口 | 1x 64bit/66M PCI總線，最多支持7個PCI設備 3x PCIExpressx4總線（其中1x PCIE（x4）通道可配置成4x PCIE（x1）） 2x 10/100/1000M自適應以太網 1x HDA音頻接口 1x RS232(三線制)，1x RS232/RS422(可調) 3x USB2.0接口 5x SATA2.0接口 8x GPIO 1x DVI接口 |
其它 | 實時時鐘，看門狗，溫度傳感器，開關機信號 |
功耗 | |
濕度 | 工作：5% ～ 95% 無凝結 非工作：10% ～ 90% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-50℃ ～ +85℃ |
沖擊 | 15G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 6U 4HP |
執行標準 | 行業標準：PICMG2.0 D3.0, PCI Express 2.0； 企業標準： Q/77745094-0·01—2014 CPB系列嵌入式計算機主控器 |
訂貨信息
CPB0068-LX-C | LX3A3000,1.2GHz,8G DDR3 |
工作溫度 | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+65℃ |

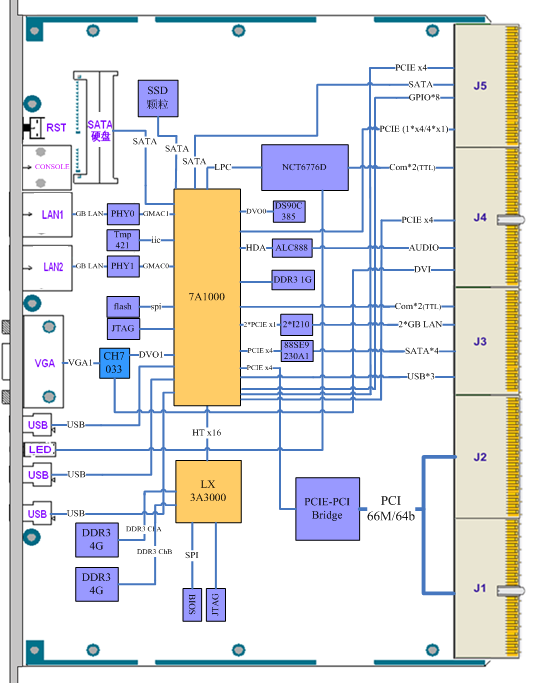

CPB0068-LX系統結構框圖
