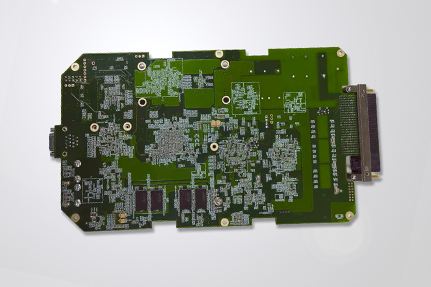

LRM-XF241-RC是一款為滿足客戶需求而定制的國產加固LRM計算機主板模塊，該主板采用現場可更換理念，基于飛騰FT+2000/4核處理器設計，工作主頻2.3GHz，搭配國產ZX200橋片，板載8GB DDR4內存，64GB板貼SSD固態存儲，具有功耗低、安全性高和可靠性高等特點。該主板可通過FPGA監控系統的工作狀態，如上電時序，在線、關機和故障，同時還可讀取CPU溫度值及電壓信息。此外，主板引出豐富的外圍接口，包括2路光口，以及I2C接口；通過LRM連接器引出標準的接口，包括1路RS232串口、2路CAN接口、3路1000BASE-T千兆網口。LRM計算機主板模塊通過J30J連接器引出前面板調試接口，包括2路USB2.0和1路RS232接口。包括可應用于國防軍工、航空航天、網絡(luò )安全、能源等控制領域。
特點
國產飛騰FT2000/4核處理器
3路千兆網口和2路千兆光口
高安全、高可靠性
國產化率100%
8G DDR4板貼內存顆粒
處理器 | 國產飛騰FT+2000/4核處理器，主頻2.2GHz | |
內存 | 8GB DDR4板貼顆粒 | |
板載存儲 | 板貼64GB電子盤 64GB mSATA存儲 | |
PCH | ZX-200橋片 | |
FPGA | 1 xFPGA | |
供電 | 直流24V輸入 | |
接口功能 | 光模塊 | 2 x SFP |
USB2.0 | 2ｘUSB2.0（預留插針2路，前出標準口2路） | |
串口 | 2ｘRS232調試串口（預留插針1路，前出標準口1路） | |
網口 | 3ｘ1000BASE-T千兆網口（后出） | |
RTC | 1ｘRTC | |
功耗 | ≤32w | |
操作系統 | 銀河麒麟 Linux操作系統 | |
國產化率 | 100% | |
結構尺寸 | 外殼：233.4mm*160mm*24mm（H x W x D不含把手） | |
重量 | ≤1.5kg | |
溫度范圍 | 工作溫度: -40℃~ +65℃ 存儲溫度: -50℃~ +70℃ | |

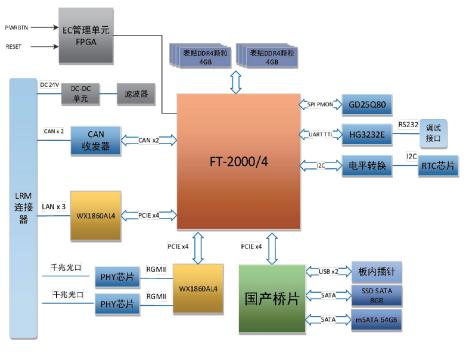

主控器系統結構框圖
