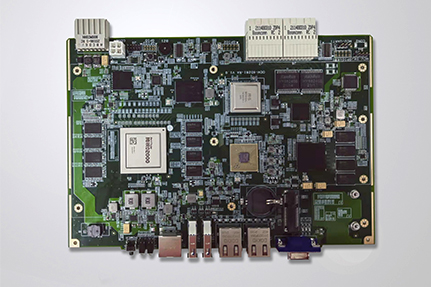

OEM-6D281-RA是一款為滿足客戶需求而定制的國產網安主板，該主板基于飛騰D2000 8核處理器設計，搭載板載16GB長鑫DDR4內存顆粒，64GB板貼SSD固態存儲，還有一路mSATA接口可拓展存儲，集成國產獨立顯控GP102，顯存2GB，具有功耗低，安全性高，可靠性高等特點。主板采用國產FPGA芯片控制整板上下電，板載一片單片機監控系統的工作狀態，如在線、關機和故障，同時還可讀取CPU溫度值及電壓信息。此外，主板通過高速ZD連接器向背板引出豐富的互聯接口，包含2路10GBase-KR，2路RS232串口、3路USB2.0接口、2路千兆網口、1路PCIE Gen3 x8接口、1路PCIE Gen3 x1接口、以及兩路I2C接口；板內接口包括2路USB3.0 Type A標準接口、1路VGA接口、2路千兆RJ45、以及一路RJ45調試串口。此主板可應用于國防軍工、航空航天、網絡(luò )安全、能源等控制領域。
特點
國產飛騰8核處理器
國產兆芯ZX200橋片
WX1860AL4 四路千兆網口
WX1820AL兩路10Gbase-KR
CPU狀態監測及信息上報
高安全、高可靠性
國產化率100%
處理器 | 國產飛騰D2000八核處理器，主頻2.2GHz | |
內存 | 16GB DDR4板貼顆粒 | |
板載存儲 | 板貼64GB電子盤 mSATA擴展 | |
顯卡 | GP102，顯存2GB | |
FPGA | 高云GW1N9 | |
單片機 | GD32F103 | |
供電 | 12VDC輸入 | |
接口功能 | 顯示 | 1 x VGA 接口 |
USB | 2ｘUSB3.0 Type A（前面板） 3ｘUSB2.0（后出） | |
串口 | 1ｘRS232調試串口（前出1路，可后出） | |
萬兆網絡(luò ) | 2ｘ10GBase-KR（后出） | |
千兆網口 | 2ｘ千兆網口RJ45（前面板） 2ｘ千兆網口（后出） | |
PCIE拓展 | 1ｘ PCIE Gen3 x8（后出） 1ｘ PCIE Gen3 x1（后出） | |
RTC | 1ｘRTC | |
I2C | 2 x I2C（后出） | |
蜂鳴器 | 1 x 蜂鳴器 | |
指示燈 | 1 x電源燈，上電綠色常亮 1 x狀態燈，正常時綠色常亮，故障時紅色常亮 4 x網絡(luò )燈，鏈接常亮，有數據傳輸時閃爍 | |
功耗 | ≤60w | |
操作系統 | 銀河麒麟操作系統 中標麒麟 嵌入式系統等 | |
國產化率 | 100% | |
結構尺寸 | 160*233.35*1.6mm | |
溫度范圍 | 工作溫度: 0℃~ +40℃ 存儲溫度: -20℃~ +70℃ | |

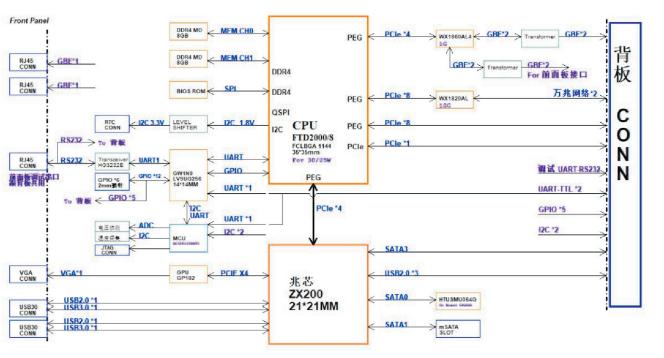

主控器系統結構框圖
