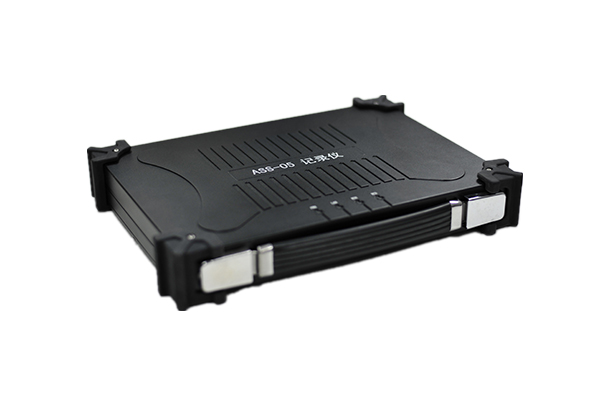

記錄儀是一款基于信號采集、存儲和處理功能的集成系統,該系統以Intel第三代酷睿i7-3517UE處理器為核心,配置4GB DDR3內存,板載高達1.8TB存儲電子盤,擴展32GB IDE存儲設備,同時提供了USB、串口、以太網口、VGA等多種通訊接口,多達5路AD模擬輸入接口,可實現AD信號采集、FPGA預處理和實時存儲等功能。
本產品整板采用SMT設計,結構緊湊,可靠性高,能完全勝任各種現場復雜處理工作,適合于通信設備、信號處理、工業現場等領域。
特點
Intel i7-3517UE CPU(主頻2.5GHz)
4個SATA2.0 RAIDO,達1.8TB存儲容量
信號采集和數據存儲速度高達400MB/s
豐富的通信接口
安全可靠、攜帶方便
軟件支持
Windows 7
網絡(luò )安全
信號處理
工業現場
交通控制
通信設備
CPU | Intel 3nd Core i7-3517UE ,2x2.5GHz |
芯片組 | Intel Mobile QM77 |
內存 | 4GB DDR3 1600 |
存儲 | 板載4個SATA2.0 RAID0(1.8TB容量) & 32GB IDE |
FPGA | Xilinx VIRTEX-6 XC6VLX240T(雙通道32位,1024MB) |

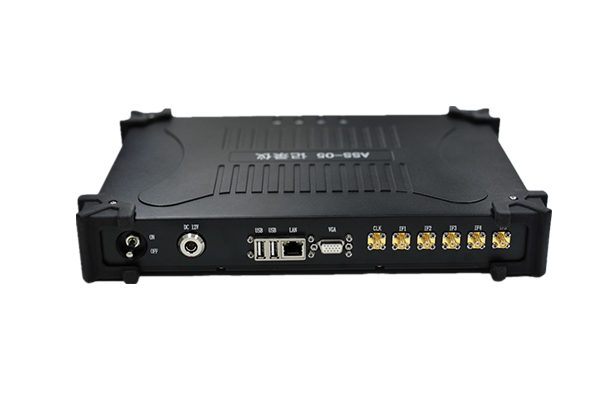

外圍接口 | 1路VGA顯示接口 1路10/100/1000自適應以太網口 2路USB2.0通用接口 5路AD模擬信號輸入接口 1路模擬信號采樣時鐘輸入接口 4路狀態指示燈 4路SATA接口 1路IDE接口 1路RS232接口,三線制 1路RS422接口,四線制 1路PS/2 鍵盤鼠標接口 2路風扇接口 |
其它 | RTC時鐘;遠程更新FLASH;安全關機 |
功耗 | 典型功耗:30W@(12V/2.5A) |
濕度 | 工作:10%~90% 存儲:5%~95% |
溫度 | 工作:分為A、B二檔,詳見訂貨信息 存儲:-55℃~+85℃ |
沖擊 | 20G |
振動 | 5Hz~500Hz隨機 |
尺寸 | 325mm x 240mm x 44mm |
訂貨信息
ASS-05-3517-2540x | Intel i7-3517UE,2.5GHz,4GB DDR3 |
x | A:0℃~+50℃ B:-25℃~+60℃ |

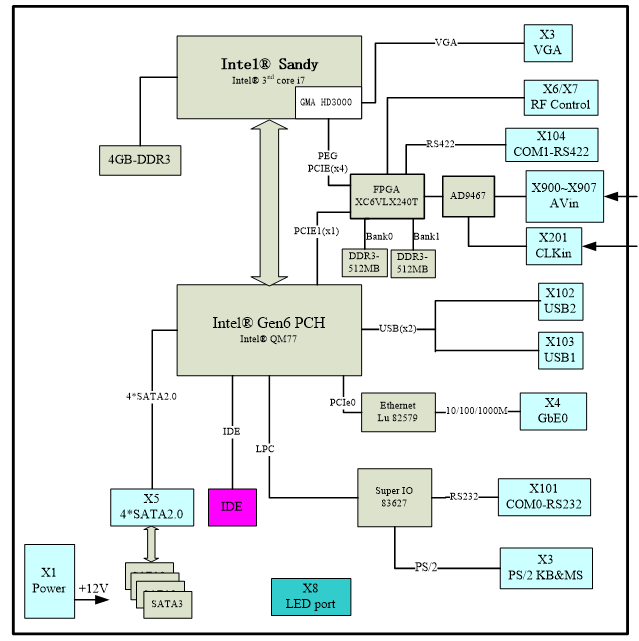

系統功能框圖
