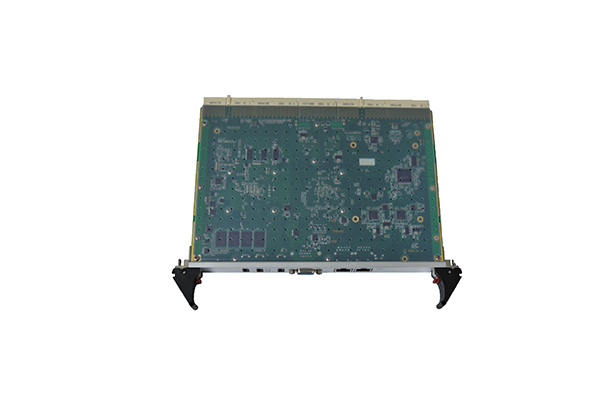

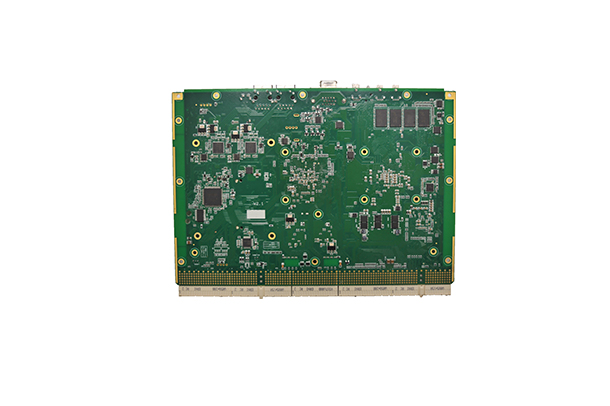

CPB0068 6U 4HP CompactPCI零槽控制器以Intel第三代酷睿i7-3555LE處理器為核心,表貼4GB DDR3內存,支持板載安裝CF卡與SATA硬盤,擁有PCI和PCIE高速通信總線,同時提供了多路USB、串口、以太網口等多種通訊接口。
本產品整板采用SMT設計,結構緊湊,在保證低功耗的情況下提供高速數據處理性能;可靠性高,抗振性好,能完全勝任各種現場復雜處理工作;適合于通信、工業控制等領域。
特點
Intel i7-3555LE CPU(主頻2.5GHz,雙核4線程)
符合PICMG2.0 D3.0技術規范
集成圖形核心HD Graphics 4000
4GB-DDR3 SDRAM,64bit,雙通道
3路PCIE(x4)接口
具有豐富的接口:4路以太網接口,5路UART串口,6路SATA接口,9路USB接口,VGA/DVI/LVDS多顯
結構緊湊,支持板載安裝SATA硬盤與CF卡
高性能,高可靠性
軟件支持
Windows XP、Windows7
Linux
信號處理
電信通訊
軌道交通
工業現場
航空航天
CPU | Intel i7-3555LE, 主頻2.5GHz,睿頻3.2GHz |
外部總線 | 32bit/64bit 33MHz/66MHz PCI總線 |
內存 | 4GB DDR3 SDRAM 1600MHz,雙通道 |
存儲 | 支持板載安裝SATA硬盤與CF卡 |
前面板 | 2x 10/100/1000Mbps以太網口 3x USB2.0 1x VGA 顯示接口 |
后傳接口 | 32bit/64bit 33MHz/66MHz PCI總線,最多7個設備 2x 10/100/1000Mbps以太網口 3x PCIE(x4)高速總線 4x SATA2.0(不用CF卡,后出達5路SATA) 5x UART串口(可配置RS232電平或TTL電平) 6x USB2.0通道 8x GPIO VGA/DVI/LVDS多種顯示模式 |
其他 | 指示燈,看門狗,溫度傳感器,RTC實時時鐘 |
功耗 | 典型功耗:36W@(3.3V/3A ,5V/5A,12V/0.1A) |
濕度 | 工作:10% ~ 90% 存儲:5% ~ 95% |
溫度 | 工作:分為A、B、C三檔,詳見訂貨信息 存儲:-55℃ ~ +85℃ |
沖擊 | 20G |
振動 | 5Hz~500Hz隨機 |
尺寸 | 6U 4HP,233.35mm x 160mm x 20.32mm |
訂單信息
0068-3555-2540x | CPB0068 6U-CPCI主控卡 |
x | A:0℃~+50℃ B:-25℃~+60℃ C:-40℃~+70℃ |

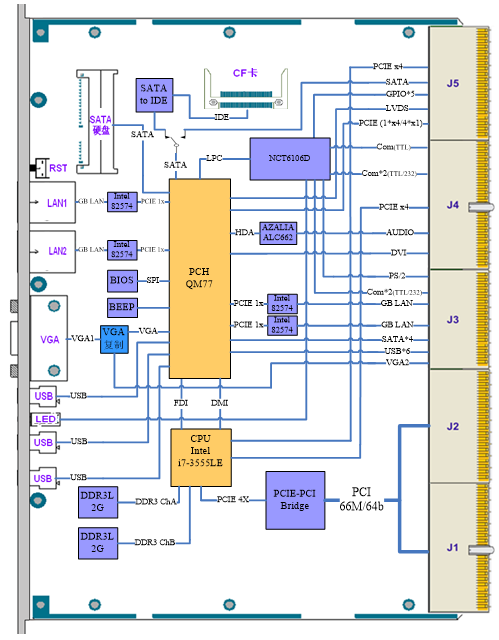

系統功能框圖
